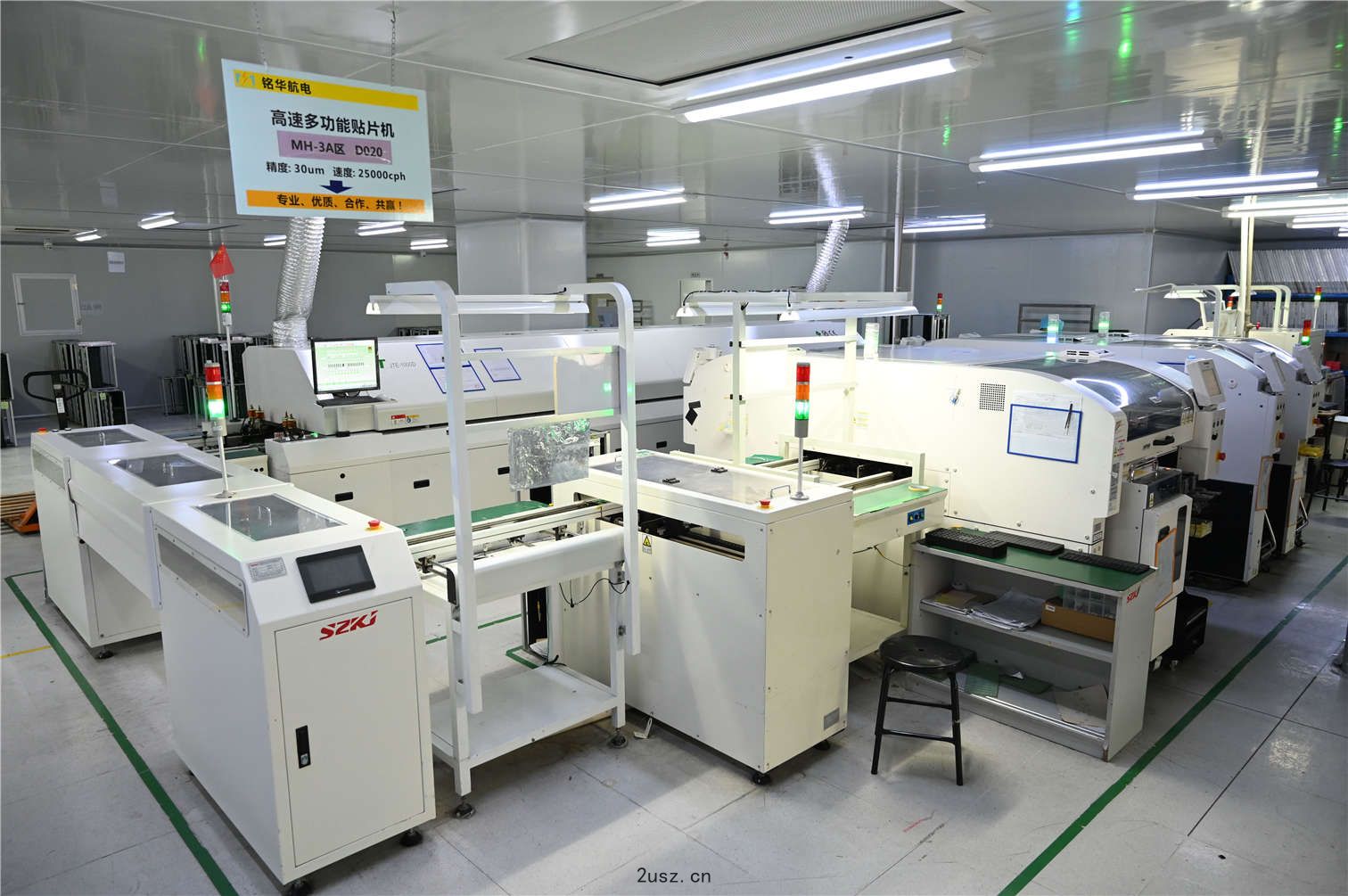

SMT貼片都有哪些工藝
一，SMT的特點
1，組裝密度高，電子產品體積小，重量輕，貼片元件的大小體積和總重量隻有傳統插裝元件的1/10左右，一般采用SMT之後，電子產品大小體積縮40%~60%，總重量減少60%~80%。
2，可靠性高，抗振能力強。焊點缺陷率低。
3，高頻特性好。減少了電磁和射頻幹擾。
4，易於實現自動化，提高生產效率。降低成本達30%~50%。節省材料，能源，設備，人力，時間等。
二，為什麼要用表麵貼裝技術(SMT)？
1，電子產品追求小型化，以前使用的穿孔插件元件已無法縮小，電子產品功能更完整，所采用的集成電路(IC)已無穿孔元件，特別是大規模，高集成IC，不得不采用表麵貼片元件產品批量化，生產自動化，廠方要以低成本高產量，出產優質產品以迎合顧客需求及加強市場競爭力。
2，電子元件的發展，集成電路(IC)的開發，半導體材料的多元應用，
電子科技革命勢在必行，追逐國際潮流。
三，為什麼在表麵貼裝技術中應用免清洗流程？
1，生產過程中產品清洗後排出的廢水，帶來水質，大地以至動植物的汙染。
2，除了水清洗外，應用含有氯氟氫的有機溶劑(CFC&HCFC)作清洗，亦對空氣，大氣層進行汙染，破壞。
3，清洗劑殘留在機板上帶來腐蝕現象，嚴重影響產品質素。
4，減低清洗工序操作及機器保養成本。
5，免清洗可減少組板(PCBA)在移動與清洗過程中造成的傷害。仍有部分元件不堪清洗。
6，助焊劑殘留量已受控製，能配合產品外觀要求使用，避免目視檢查清潔狀態的問題。
7，殘留的助焊劑已不斷改良其電氣性能，以避免成品產生漏電，導致任何傷害。
8，免洗流程已通過國際上多項安全測試，證明助焊劑中的化學物質是穩定的，無腐蝕性的。
四，回流焊缺陷分析：
錫珠(Solder Balls)：原因：
1，絲印孔與焊盤不對位，印刷不精確，使錫膏弄髒PCB。
2，錫膏在氧化環境中暴露過多，吸空氣中水份太多。
3，加熱不精確，太慢並不均匀。
4，加熱速率太快並預熱區間太長。
5，錫膏幹得太快。
6，助焊劑活性不夠。
7，太多顆粒小的錫粉。
8，回流過程中助焊劑揮發性不適當。錫球的工藝認可標準是：當焊盤或印製導綫的之間距離為0.13mm時，錫珠直徑不能超過0.13mm，或者在600mm平方範圍內不能出現超過五個錫珠。
錫橋(Bridging)：一般來說，造成錫橋的因素就是由於錫膏太稀，SMT貼片加工包括 錫膏內金屬或固體含量低，搖溶性低，錫膏容易榨開，錫膏顆粒太大，助焊劑表麵張力太小。焊盤上太多錫膏，回流溫度峰值太高等。
開路(Open)：原因：
1，錫膏量不夠。
2，元件引腳的共麵性不夠。
3，錫濕不夠(不夠熔化，流動性不好)，錫膏太稀引起錫流失。
4，引腳吸錫(象燈芯草一樣)或附近有連綫孔。引腳的共麵性對密間距和超密間距引腳元件特別重要，一個解決方法是在焊盤上預先上錫。引腳吸錫可以通過放慢加熱速度和底麵加熱多，上麵加熱少來防止。也可以用一種浸濕速度較慢，活性溫度高的助焊劑或者用一種Sn/Pb不同比例的阻滯熔化的錫膏來減少引腳吸錫。
五， SMT有關的技術組成
1，電子元件，集成電路的設計製造技術
2，電子產品的電路設計技術
3，電路板的製造技術
4，自動貼裝設備的設計製造技術
5，電路裝配製造工藝技術
6，裝配製造中使用的輔助材料的開發生產技術
