PCBA貼片加工需要在哪些方麵注意
PCBA的生產過程涉及到PCB板製造，pcba來料的電子元器件采購與檢驗，SMT貼片生產加工，插件生產加工，程序燒製，測試，老化等一連串過程，供應鏈和製造鏈條較長，其他1個階段的缺陷都會導致PCBA板大批量質量不過關，而造成嚴重後果。對於這樣的情況來說，PCBA貼片加工的品質控製是電子加工中非常重要的1個品質保證，那麼PCBA的加工品控關鍵都有哪些呢？
收到PCBA生產加工的訂單後召開產前會議極為重要，主要是針對PCBGerber文件進行工藝分析，並針對客戶需求不同提交可製造性報告（DFM），許多小廠家對此不予重視，但往往傾向於此。不但容易產生因PCB設計不好所帶來的不良質量問題，而且還產生了大量的返工和返修工作。
2，PCBA來料的電子元器件采購和檢驗
需要嚴格控製電子元器件采購渠道，必須從大型貿易商和原廠家拿貨，這樣可以避免使用到二手材料和假冒材料。除此之外還需設立專門的PCBA來料檢驗崗位，嚴格檢驗以下各項，確保部件無故障。
PCB：檢查回流焊爐溫度測試，無飛綫過孔是否是堵孔或是漏墨，板麵是否彎曲等。
IC：檢查絲網印刷與BOM是否完全相同，並進行恒溫恒濕保存。
其他常用材料：檢查絲網印刷，外觀，通電測值等。

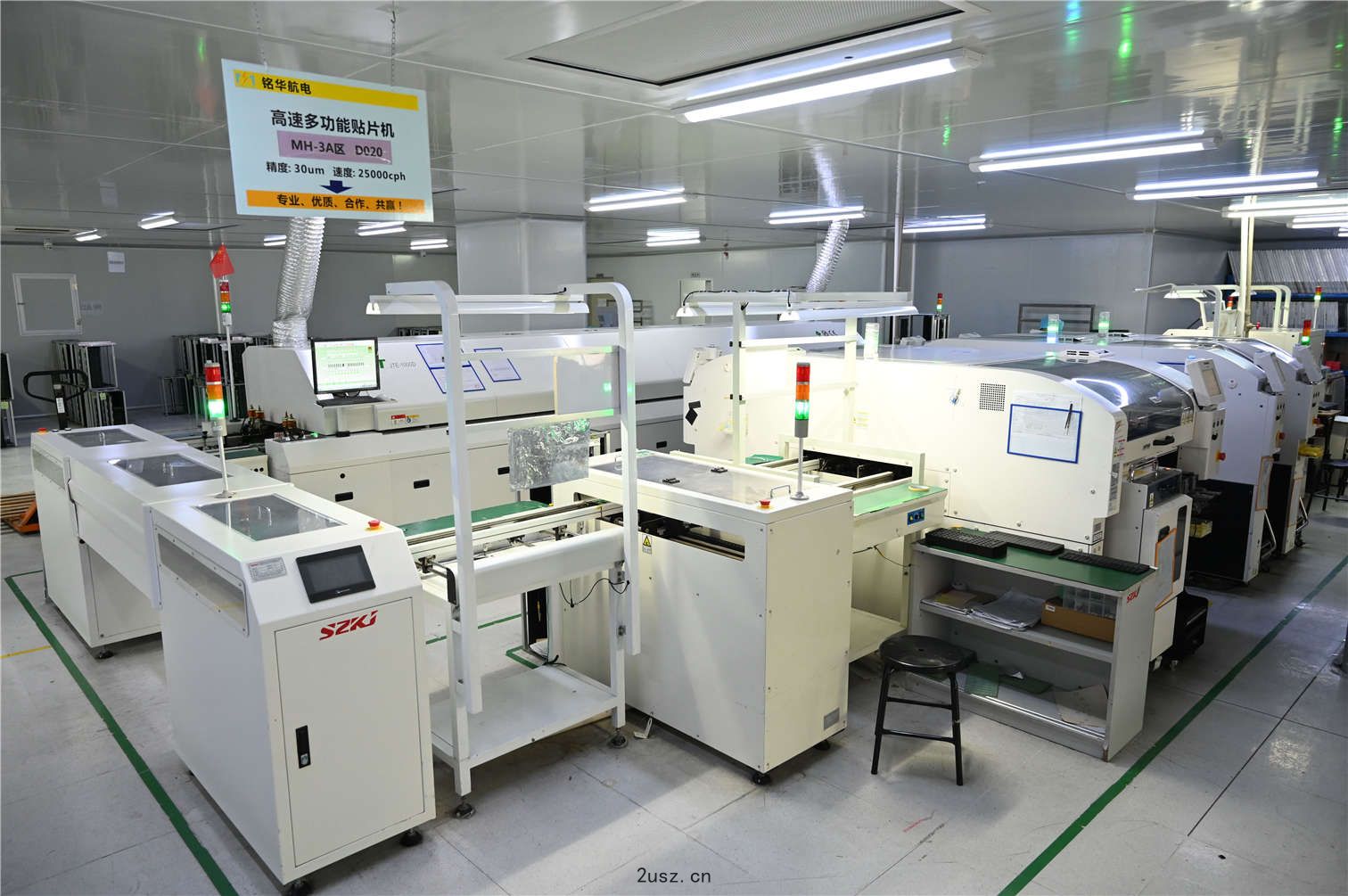

3，SMT組裝
焊膏印刷和回流爐溫度控製係統是組裝的關鍵要點，需要使用對質量要求更高，更能滿足生產加工要求的激光鋼網。根據PCB的要求，部分需要增加或減少鋼網孔，或U形孔，隻需根據工藝要求製作鋼網即可。其中回流爐的溫度控製對焊膏的潤濕和鋼網的焊接牢固至關重要，可根據正常的SOP操作指南進行調節。
除此之外嚴格執行AOI測試可以大大的減少因人為因素引起的不良。
4，插件生產加工
在插件過程中，對於過波峰焊的模具設計是關鍵。如何利用模具極大限度提高良品率，這是PE工程師必須繼續實踐和總結的過程。
5，PCBA生產加工板測試
對於有PCBA測試要求的訂單，關鍵測試內容包括ICT（電路測試），FCT（功能測試），燒傷測試（老化測試），溫濕度測試，跌落測試等。
