DIP插件是什麼意思?DIP插件加工的流程
DIP插件(DualIn-linePackage)，又被稱為DIP封裝類型，又被稱為雙聯封裝類型技術，指的是選用雙聯封裝類型的集成電路芯片，絕大多數中小型集成電路選用這種方式的封裝類型。深圳pcba代工代料一般手工加工的產品包涵：醫療設備和工業控製係統主板及電源係列，汽車電子控製係列，網絡通信係列，生活家電係列，手機周邊產品係列，儀器儀等係列。腳位的數量一般不超過100個。DIP封裝類型的CPU芯片有兩行腳位，須要插入具備有DIP結構的芯片插座。當然，它還可以插入到電路板上，用一樣數量的焊孔和幾何排列進行焊接。DIP封裝類型芯片應小心地從芯片插座上插入，以避免損壞腳位。DIP封裝類型結構包涵：多層陶瓷雙列直插式，單層陶瓷雙列直插式，引綫框架浸漬式(包涵玻璃陶瓷封接型，塑料封裝類型結構型，陶瓷低熔玻璃包裝型)等。目前，隨著SMT手工加工技術的飛速發展，SMT貼片手工加工已有逐步取代DIP插件手工加工的趨勢，但因為PCBA生產中某些電子元件尺寸過大，插件手工加工尚未被取代。在電子拼裝過程中依然發揮著重要的作用。DIP插件在SMT貼片手工加工中，一般選用流水綫手動插件，須要更多的工作員。DIP插件手工加工的加工工藝流程一般可分為：元器件成型手工加工，插件過波焊，元器件切割，足底修復焊接(焊後)，衝洗板功能測試
1，元器件前處理首先，前處理車間的工作員將根據物料清單從材料部門提取材料，仔細檢查材料的型號，規格，標誌，並在生產前根據樣品進行預處理。選用全自動大容量電容器腳剪切機，晶體管全自動成型機，全自動皮帶成型機等進行手工加工。

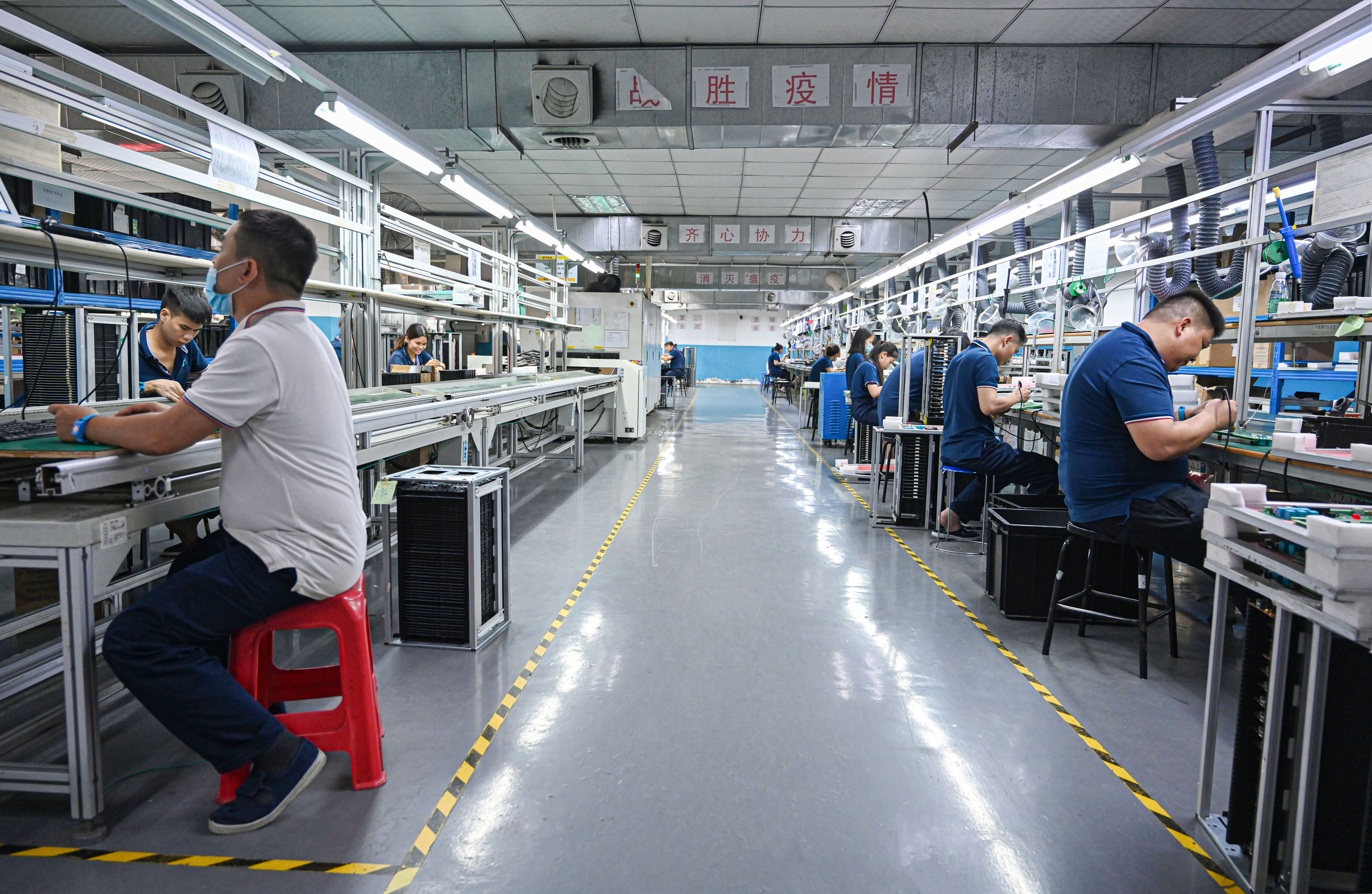

2，插件將經貼片處理的元器件插入PCB板的相應位置，為波峰焊接做好準備。
3，波峰焊將插入式PCB板放入波峰焊高溫輸送帶的，通過噴劑，預熱，波峰焊，冷卻等環節實現PCB板的焊接。
4，元器件切割腳
切割焊接PCB板腳的腳，以達到合適的尺寸。
5，修復焊接(焊後)
修復焊接，修復和修理尚未完全焊接的PCBA成品鋼板。代工代料oem涉及業務印製電路板手工加工，元器件齊套采購等環節，SMT貼片手工加工，插件手工加工，後焊手工加工，測試拼裝手工加工。數碼產品開發設計，OEM代工服務項目，ODM加工訂單服務項目。
6，清洗盤子以清潔殘留在PCBA成品上的助熔劑和其他有害物質，以達到客戶要求的環境保護標準清潔度。
7，功能測試部件焊接實現後對PCBA板進行功能測試，測試功能性是否正常，如果檢測到功能缺陷，應進行維護和重測處理。
DIP插件處理需要注意：
1.當電子元器件插件必須貼在PCB上時，插件的外觀要保持平整，沒有傾斜現象，字體的一側必須向上；
2.電阻等電子元器件插件，插件後焊接插腳不能阻擋焊墊；
3.對於定向電子元件，必須注意插件的定向，要統一方向；
4.DIP插件加工必須檢查電子元件表麵是否有油汙等汙垢；
5.對於某些敏感元件，插件不應太硬，以免損壞以下元件和PCB板；
6.電子元器件插件不應超過PCB板的邊緣，注意元器件的高度和針腳之間的距離等。
