深圳哪個SMT加工廠可以貼裝密腳BGA

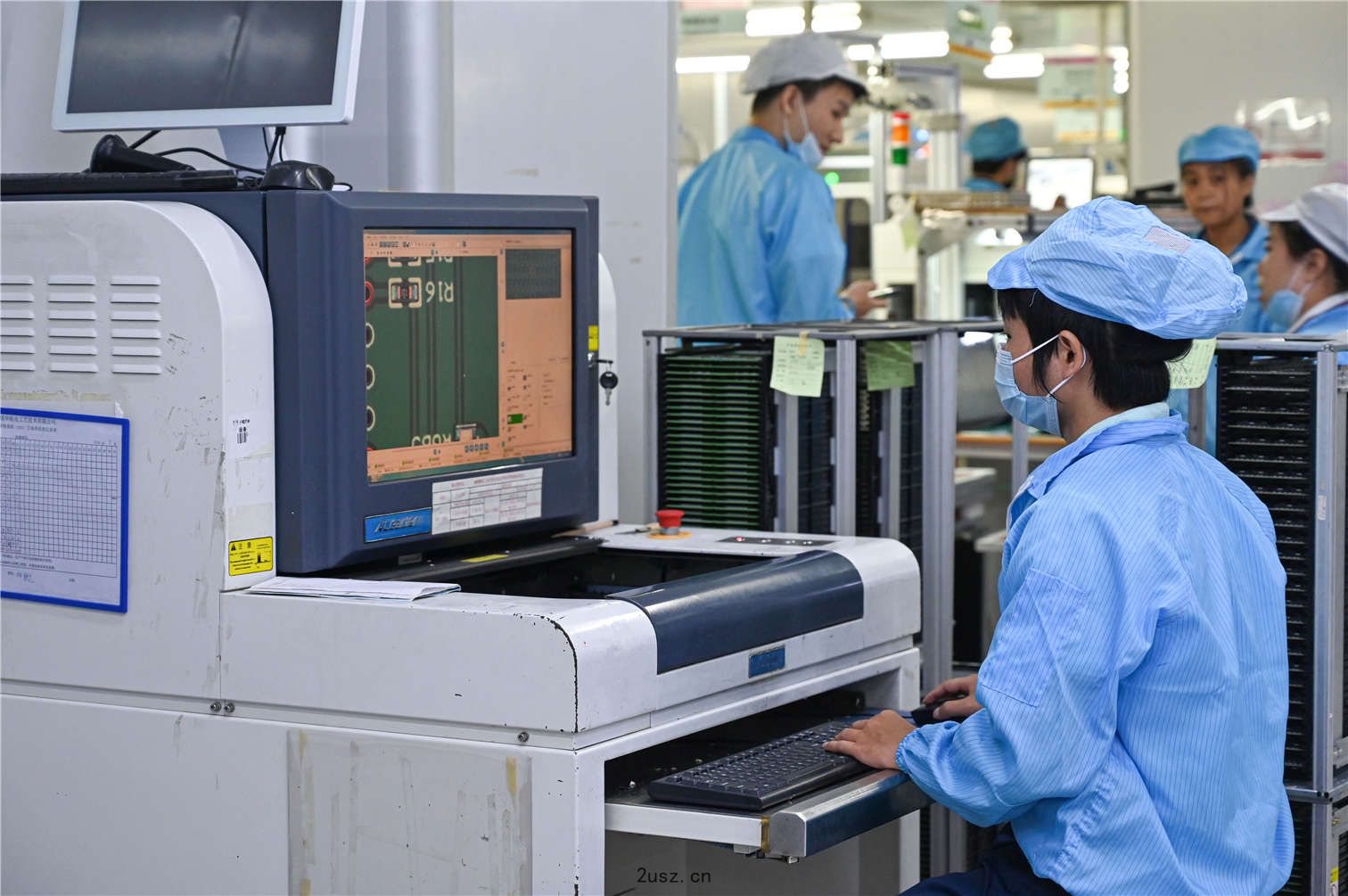

一般SMT加工廠能貼裝物料精度在0.3mm-0.5mm之間，專業SMT加工廠可以做到0.3mm以下，這樣對貼片機的精度要求比較高，國外的設備可以做到，如MYDATA，三星等，深圳小銘打樣的SMT貼片設備，工藝都可以達到要求。
什麼是BGA
BGA（球柵陣列封裝）技術的研究始於60年代，最早被美國IBM公司采用，是一種全新的設計思維方式，它采用將圓型或者柱狀點隱藏在封裝下麵的結構，引綫間距大，長度短，消除了精細間距器件中由於引綫問題而引起的共平麵度和翹曲的問題。引腳水平麵統一性較QFP容易保證，因為焊球在溶化以後可以自動補償芯片與PCB之間的平麵誤差。圖1為BGA器件封裝物理結構及外形。
BGA技術的出現是IC器件從四邊引綫封裝到陣列焊點封裝的一大進步，它具有器件更小，引綫更多，以及優良的電性能，另外還有一些超過常規組裝技術的性能優勢。這些性能優勢包括高密度的I/O接口，良好的熱耗散性能，較好的電特性以及能夠使小型元器件具有較高的時鐘頻率（引綫短，導綫的自感和導綫間的互感很低，頻率特性好）。
