SMT貼片加工助焊膏不充分熔化是為什麼
有的貼片加工廠在開展焊接時可能會碰到助焊膏不充分熔化的情況，這是因為什麼呢？又該如何避免這類情況的發生？下麵列舉幾種情況來分析一下。

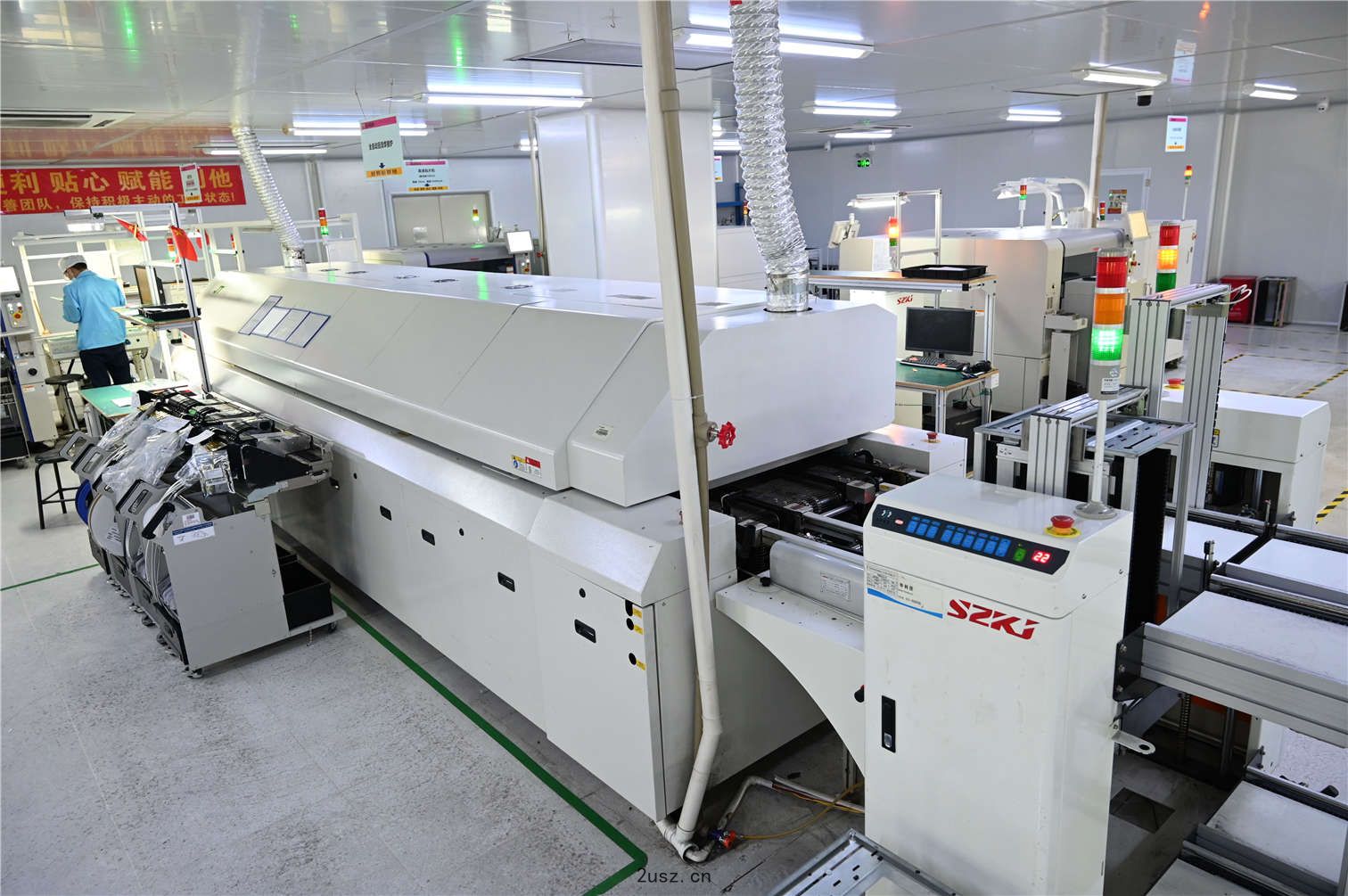

1.當PCB板全部焊點或絕大多數焊點都存在助焊膏熔化不充分時，說明再流焊峰值溫度低或再流時間短，導致助焊膏熔化不充分。
預防對策：調整溫度曲綫，峰值溫度一般來說定在比助焊膏熔30-40℃，再流時間為30~60s。
2.當SMT貼片加工製造商在電焊焊接大尺寸smt電路板時，橫著兩側存在助焊膏熔化不充分現象，說明再流焊爐橫著溫度不均匀。這類情況一般來說發生在爐體比較窄，保溫不良時，因橫著兩側比中間溫度低所致。
預防對策：可適當提升峰值溫度或延長再流時間，盡量將smt加工電路板放置在爐子中間部位開展電焊焊接。
3.當助焊膏熔化不充分發生在smt貼片組裝板的固定位置，如大焊點，大元件及大元件周圍，或發生在印製板背麵貼裝有大熱容量器件的部位時，是因為吸熱過大或熱傳導受阻而導致的。
預防對策：①貼片加工廠雙麵貼裝電路板時盡量將大元件布放在SMT電路板的同一麵，確實排布不開時，應交錯排布。②適當提升峰值溫度或延長再流時間。
4.紅外爐情況-----紅外爐電焊焊接時由於深顏色吸收熱量多，黑色器件比白色焊點大約高30-40℃左右，因此在同一塊SMT印刷電路板上，由於器件的顏色和大小不同，其溫度就不同。
預防對策：為了使深顏色周圍的焊點和大體積元器件達到電焊焊接溫度，必須提升電焊焊接溫度。
5.助焊膏質量問題-----金屬粉末的含氧量高，助焊劑性能差，或助焊膏使用不當；如果從低溫櫃取出助焊膏直接使用，由於助焊膏的溫度比室溫低，產生水汽凝結，即助焊膏吸收空氣中的水分，攪拌後使水汽混在助焊膏中，或使用回收與過期失效的助焊膏。
預防對策：不要使用劣質助焊膏，製定助焊膏使用管理製度。例如，在有效期內使用，使用前一天從冰箱取出助焊膏，達到室溫後才能打開容器蓋，防止水汽凝結;回收的助焊膏不能與新助焊膏混裝等。
