PCBA製造過程中的幾種典型溫度曲綫的分析
一般分為3類：三角形溫度曲綫，升溫-保溫-峰值溫度曲綫，低峰值溫度曲綫。
（1）適用於簡略的PCBA產品的三角形溫度曲綫
關於簡略產品，因為PCB比較容易加熱，元件與印製板的溫度比較挨近，PCB外表溫度差較小，因而能夠運用三角形溫度曲綫。
當錫滑有恰當配方時，三角形溫度曲綫將得到更亮光的焊點。但助焊劑活化時刻和溫度有必要適應無鉛焊膏的較高熔化溫度。三角形曲綫的升溫速度是整體控製的，一般為1-1.5℃s，與傳統的升溫-保溫一峰值曲綫比較，能量本錢較低。一般不引薦這種曲綫。
（2）引薦的升溫一保溫一峰值溫度曲綫

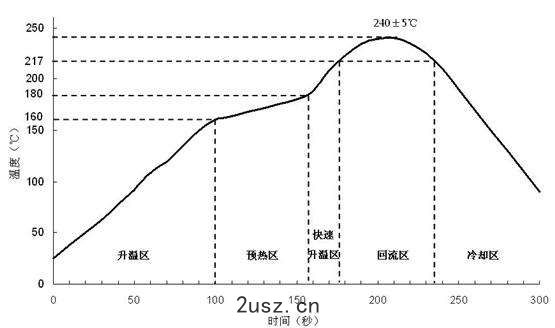

升溫-保溫一峰值溫度曲綫又稱帳蓬形曲綫。圖中是引薦的升溫一保溫一峰值溫度曲綫（與圖1相同），其中曲綫1是Sn37Pb焊的溫度曲綫，曲綫2是無鉛Sn-Ag-Cu焊膏的溫度曲綫。從圖中看出，元件和傳統FR4印製板的極限溫度為245℃，無鉛焊接的工藝窗口比Sn-37Pb
窄得多。因而無鉛焊接更需求經過緩慢升溫，充分預熱PCB，下降PCB外表溫差△，使PCB外表溫度均匀，然後完成較低的峰值溫度（235～245℃），避免損壞元器材和FR-4基材PCB。升溫一保溫-峰值溫度曲綫的要求如下。
1，升溫速度應限製到0.5～1℃/s或4℃/s以下，取決於錫膏和元件。
2，錫膏中助焊劑成分的配方應該契合曲綫，保溫溫度過高會損壞錫膏的性能。
3，第二個溫度上升斜率在峰值區入口，典型的斜率為3℃/s液相綫以上時刻要求50～60s，峰值溫度235～245℃。
4，冷卻區，為了避免焊點結晶顆粒長大，避免發生偏析，要求焊點快速降溫，但還應特別注意減小應力。例如，陶瓷片狀電容的最大冷卻速度為-2～-4℃/s。
（3）低峰值溫度曲綫
所低峰值溫度曲綫，便是首要加過緩慢升溫和充分預熱，下降PCB外表溫差在回流區，大元件和大熱容量方位一般都滯後小元件抵達峰值溫度。，圖3是低峰值溫度（230-240℃）曲綫示意圖。圖中，實綫為小元件的溫度曲綫，虛綫為大元件的溫度曲綫。當小元件抵達峰值溫度時堅持低峰值溫度，較寬峰值時刻，讓小元件等候大元件；等大元件也抵達峰值溫度並堅持幾秒鐘，然後再降溫。經過這種措施可防損壞元器材。
低峰值溫度（230～240℃）挨近Sn-37Pb的峰值溫度，因而損壞器材風險小，能耗少；但對PCB的布局，熱設計，再流焊接工藝曲綫的調整，工藝控製，以及對設備橫向溫度均匀性等要求比較高。低峰值溫度曲綫不是對一切產品都適用，實際出產中一定要依據PCB，元器材，焊膏等的具體情況設置溫度曲綫，雜亂的板可能需求260℃。
經過焊接理論學習能夠看出，焊接進程中觸及潮濕，黏度，毛細管現象，熱傳導，擴散，溶解等物理反響，助焊劑分解，氧化，復原等化學反響，還觸及治金學，合金層，金相，老化等，是很雜亂的進程。在SMT貼片工藝中，有必要運用焊接理論正確設置再流焊溫度曲綫。PCBA製作中一起還要掌握正確的工藝辦法，並經過工藝控製，盡最使SMT完成經過印刷焊膏，貼裝元器材，最終從再流焊爐出來的SMA合格率完成零（無）缺點或挨近零缺點的再流焊接質量，一起還要求一切的焊點到達一定的機械強度，隻有這樣的產品才能完成高質量，高可靠性。
