PCB製造中使用拼板規範標準

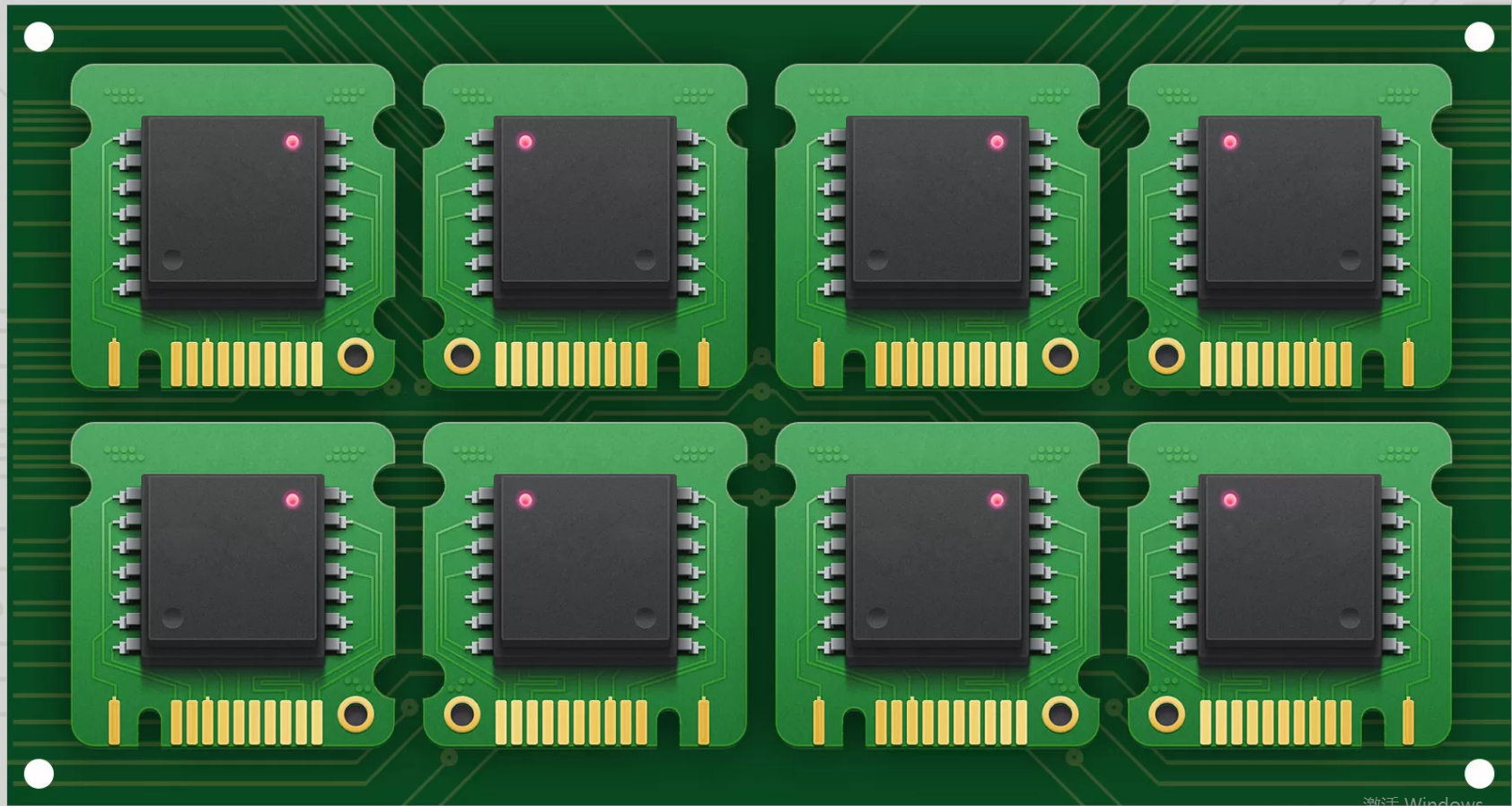

毫無疑問，PCB組裝是一項極其復雜的任務，需要最高水平的技能和效率。在幫助該過程方麵大有幫助的一件事是使用拼板化。簡而言之，拼板化意味著將板子分組在一起，從而提高了處理速度。拼板化在大批量交易以及快速處理訂單的情況下尤其常見，而優化尤其重要。將較小的板連接在一起，使它們越過組裝綫變得容易得多。以後可以輕鬆卸下這些板。
拼板化的過程通常如下進行。第一步涉及製造商製造空白板。下一步，設計人員將這些板布置在更大的板上。取決於電路的復雜程度，層數可能會超過42。如果板具有規則的形狀，則更容易，因為奇數的形狀會使分層過程變得困難。然後將該陣列作為一個合並的拼板進行處理。這意味著機器可以輕鬆地將組件固定到板上。
但是，重要的是要考慮以下幾點：
· 陣列強度-通常，每個陣列中板數的增加會增加整體強度。
· 布局-重要的是要考慮敏感組件朝向邊緣的位置。
· 形狀-如果要處理矩形，這是理想的選擇。
· 工具孔-陣列通常可以為工具孔提供空間以進行自動測試。
PCB拼板化的優勢
通過PCB拼板化，生產效率大大提高。拼板化的一些優勢包括：
· 批量生產 –在按時和節省金錢的情況下優化批量生產特別有用
· 安全 –組裝經常會產生很大的振動。這是拼板化保護PCB免受腐蝕的原因
· 速度 –一次處理多個板時，速度是給定的。無論是焊接還是測試過程都變得更快
但是，對拼板化的一些限製包括以下事實：它對於小批量PCB製造而言並不太有用。此外，拼板化還受到以下因素的限製：
· 板厚
· 元器件重量
· 板間空間
為確保拼板效率：
· 木板的尺寸應相似
· 總的來說，電路板的參數必須相似
· 應該有類似的銅分布
有幾種不同的方法可以完成小組化：
· V槽拼板 –這涉及在板之間製作V形綫，在沒有懸垂零件時很有用
· 分離選項卡 –這是在各個板之間打孔的方法。
選擇是否應使用V分數或製表符路由方法在很大程度上取決於設計。
· 形狀：通常，V評分適用於常規形狀，而製表符布綫適用於不尋常的形狀。
· 邊緣組件：對於靠近邊緣放置的組件，製表符布綫可能比v評分更好。
· 邊緣質量：就邊緣質量而言，製表符路由更可取
· 從所需時間的角度來看，時間 V評分效果更好。
· 浪費-就材料浪費而言，V評分是可取的，因為它可以減少浪費的材料，從而降低每塊板的總體成本
以下是小組化要遵循的一些主要準則：
· 對於側麵大於1.00英寸的布綫矩形拼板，需要在PCB之間添加100密耳，並在外部增加400密耳的邊框。但是，如果長度較短，則需要在PCB之間添加300 mil
· 對於非矩形PCB，需要增加300 mil的空間。
· 在V刻痕的情況下，需要在PCB板邊緣和走綫之間保持20 mil的空間，在相對的兩側上要保持300 mil的空間。
但是，上述經驗法則有一些例外：
· 為確保去拼板化不會導致組件損壞，PCB之間的邊界需要包括伸出距離。
· 為了在組件很重的情況下增加拼板的機械強度，需要在拼板之間添加其他材料。
要遵循的另一個經驗法則是，在進行布綫時，金屬與PCB板之間的間隙需要為5 mil。但是，在V評分的情況下，它需要多達2000萬。
同樣在使用分頁凸耳的情況下，需要確定應該使用多少個分頁凸耳的是電路板的尺寸和形狀。
分板
SMT貼片加工和測試完成後，下一步就是分板。根據所選擇的拼板方法，可以以多種方式進行去拼板或分成不同的部分。其中一些包括：
· 用手打破
· 沿V形槽切割
· 鋸痕
· 激光切割
· 衝出木板等
深圳小銘打樣SMT貼片加工：綜上所述，必須在設計時考慮拼板化。這將確保您必須處理最少的延遲，並且避免進行過多的重新設計。
