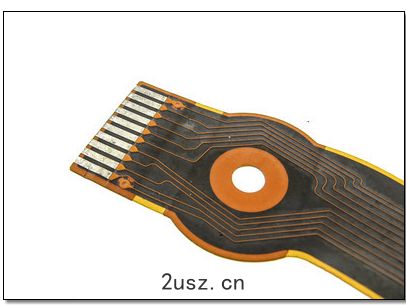

帶加強筋的柔性綫路板
對於柔性電路和剛性-柔性印刷電路板，在許多設計中，加勁件是常見且重要的要求，因為它們在許多應用中提高了柔性電路的耐用性和可靠性。
加勁肋還為柔性區域提供機械功能，而不是整個零件的電氣要求的一部分。如果您的電路板在彎曲的一側或兩側都需要加勁肋，則可能需要多次層壓，這會增加成本和交貨時間。但是，在某些情況下最終需要加勁肋。
靈活的PCB加勁肋要求
柔性PCB加強筋要求包括以下用途類別：
加固連接器區域，以減輕較大連接器的應力或重復插入連接器
ZIF（零插入力）厚度要求
局部彎曲約束
創建用於放置SMT焊盤和組件的平麵
最小化組件應力
管理散熱（鋁和鋼）·
使陣列足夠剛性，以在沒有固定裝置的情況下完成自動組裝過程
·
關於Flex PCB加勁劑的須知
作為最後的製造步驟之一，將加勁劑添加到柔性電路中，並可以與壓敏粘合劑（PSA）層或熱固性粘合劑層一起施加。從低成本的角度來看，壓敏粘合劑的應用通常最便宜。熱固型流動粘合劑（傳統的PCB預浸料）需要將柔性PCB放回層壓機中，以施加固化粘合劑所需的熱量和壓力，必須將其預先切割成加勁劑本身的特定形狀。

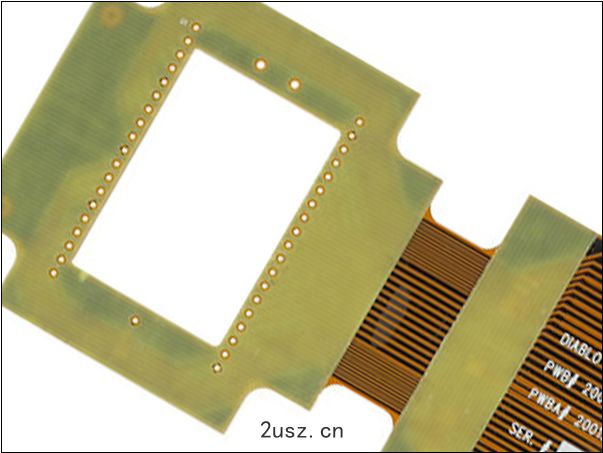

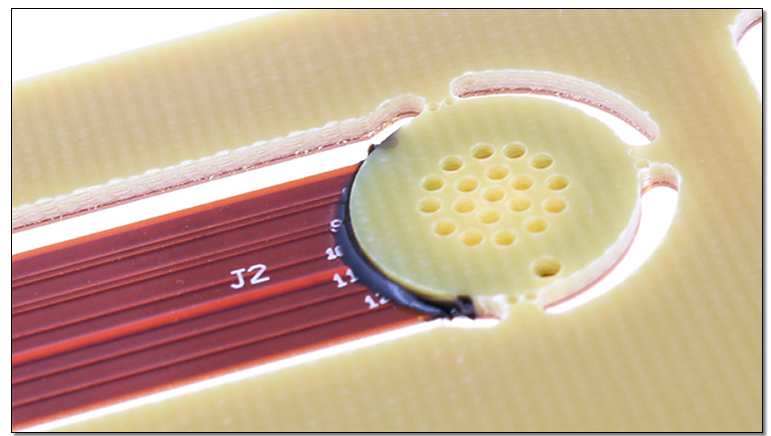

確保在指定PCB加強筋和鍍通孔組件一起使用時，確保設計將在您要插入組件的電路板的同一側上具有加強筋，以便可以使用焊盤。在這些應用中，能夠將加勁肋上的孔精確對準到PCB上的鍍通孔是至關重要的，以確保可以輕鬆地將元件引綫穿過這些孔。作為此過程的一部分，客戶需要與他們的柔性PCB製造商合作，以確保所使用的粘合劑係統和所使用的注冊方法足以實現客戶目標。
在柔性和剛性-柔性PCB上添加加強筋將增加額外的處理時間，材料和人工，從而增加成本。作為設計提示，頂層和底層上的加勁肋和覆蓋層終止點應至少重疊0.030英寸，以避免應力點，並且將所有加勁肋保持相同的厚度可減少製造過程中的處理時間。
為撓性和剛撓性PCB選擇加強材料的厚度時，降低成本和縮短交貨時間的最佳方法是堅持最常見的層壓板厚度，例如0.010“，0.031”，0.047“或0.062”，僅舉幾例。每個製造商都有自己的不同產品庫存，因此與他們合作確定最佳的通用厚度是很重要的，以確保您未指定會造成成本和物流挑戰的厚度。
為什麼在柔性電路應用中使用加勁肋
柔性PCB加強筋要求包括以下用途類別：
·
剛性組件/連接器區域
ZIF（零插入力）厚度要求
局部彎曲約束
·
組件/連接器加勁肋
功能：
·
創建一個局部剛性區域，在該區域上連接組件/連接器。
·
·
通過防止組件區域中的彎曲彎曲來保護焊點。
·
材料選擇：
FR4，聚酰亞胺，鋁，不鏽鋼
提供各種厚度
附著方式：
用柔性膠熱粘合
壓敏膠（PSA）
ZIF加強筋
功能：
·
觸指處的局部厚度增加，以滿足特定的ZIF連接器規格。
材料選擇：
僅聚酰亞胺
提供各種厚度以滿足特定設計要求
附著方式：
僅通過撓性粘合劑熱粘合
局部彎曲約束
功能：
·
小銘打樣SMT貼片：將彎曲區域限製在柔性設計中的特定位置，以方便最終組裝，達到特定的彎曲要求或其他最終用途=要求。
材料選擇：
FR4，聚酰亞胺
提供各種厚度
附著方式：
用撓性膠熱粘合
壓敏膠（PSA）
