SMT IPQC(錫膏厚度測試)工作流程
SMT IPQC(錫膏厚度測試)工作流程
1， 每次轉綫或換班時進行印膏厚度抽測確認，其餘正常監控為每1小時抽測1次。
2， 抽樣方法：
a 每次抽測取兩個拼板（分別為前刮刀和後刮刀各一拼板）

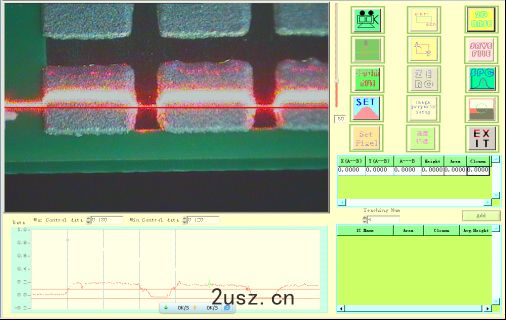

b 測試時，在拼板上分別抽四個對角和中間各取一個小板，再在每個小板上各取5個相同的元件位置或印錫點進行厚度測試，如下圖所示
c 將測試數據輸出錫膏厚度測試報告，確認是否符合要求
3， "判定方法：a IPQC抽測發現測試值偏移上限或下限控製綫時,判定為“不合格”
b IPQC測試結果發現有連續七個點在中心綫上方或中心綫下方波動時，判定為“不合格”
c IPQC測試結果發現有連續七個點處於上升或下降波動時，判定為“不合格”
d CPK值小於1.33的判定為“不合格”"
4， 發現不良不良是，按不良格處理流程執行
小銘打樣SMT貼片加工注意事項：
1，不良品要標示清楚並與良品隔離，放置在不良品區域，等待處理。
2，檢驗員的ESD防護；特殊客戶按要求提供相應的報告。
3，使用檢測儀器設置參數要以相關的文件為依據進行設置。
