一，目的

1. 規範相關人員的正確操作。

2. 針對PCB元件及焊點的外觀不良
，及時對製程回饋問題
，以改善SMT製程的良率
，提升產品品質。

二，範圍

所有的神州ALD自動光學檢查儀
，同時適用於有鉛/無鉛製程。

三，職責

 1. 操作人員：一般的機器操作（開關機
，載入程序
，生產測試）
，日保養

2. 技術人員：負責程式的製作
，調整
，故障處理
，月保養及作業標準的製定。

3. 品質部：稽核操作人員SOP的執行及設備保養。

三，操作步驟

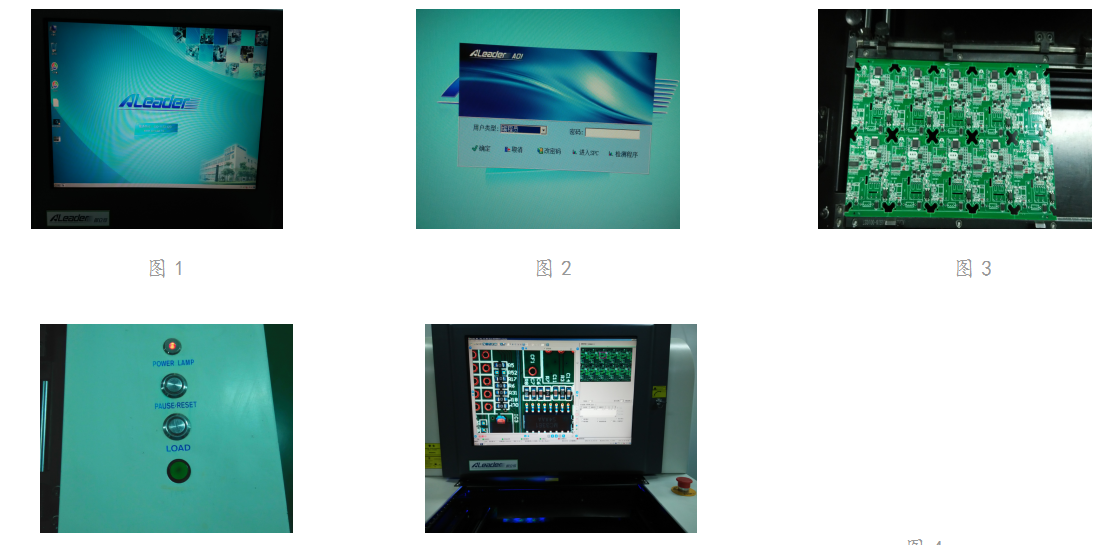

1. 將POWER按鈕打開到ON並開啟主控電腦開關
，機器啟動後進入WINDOWS畫麵
，如圖1。

2. 點擊桌麵上的ALD615圖標
，在對話框裏輸入用戶名和密碼或是直接按確認鍵
，機器進行復位
，如圖2 。

3. 載入需要檢測的PCB程序
，並調整導軌的寬度。

4. 按正確方向 放入PCB
，按機器的右邊的LOAD鍵
，機器開始自動檢
，如圖3
，圖4。

5. 檢測完成後機器顯示PASS或需確認的不良點圖片
，左手取出已檢測的PCB
，右手同時放入另外一塊PCB
，按LOAD鍵進行下一塊PCB的自動檢測
，如圖5。

6. 在機器自動檢測的同時
，對前一塊已檢測的PCB進行確認
，如圖6：

6.1如AOI機器檢測顯示PASS
，表示檢測未發現不良
，操作員在每一小片PCB規定的位置打上標記
，按順序直接放入OK品放置區的靜電框；

6.2如機器有顯示不良圖片
，操作員則對PCB上對應的元件進行第二次目檢確認（參照SMT外觀檢驗標準）：

a. 若所有的不良點經目檢確認為AOI誤判（假不良）
，操作員則在每一小片PCB規定的位置打上標記
，按順序放入OK品放置區的靜電框；

b. 若顯示的不良點經目檢確認為NG
，操作員則在相應的位置貼上紅色的箭頭標簽
，將其放入不良品放置區域的靜電框交維修處理
，並填寫AOI檢查日報表；

c. AOI檢查出的不良點位或是AOI誤判的假不良較多時
，應及時通知技術人員處理。

7. 關機：檢測結束退出生產畫麵
，主控電腦關機
，將POWER按鈕打到OFF
，關閉設備電源。

四，注意事項：

深圳市小銘打樣SMT貼片加工 1. 必須佩戴防靜電手環和防靜電手套
，取板或放板時必須水平拿放
，並且要輕拿輕放
，不可疊放
，防止碰撞；

3. 良品和不良品要分開放置
，不良的PCB維修後必須重新檢測AOI。

4. 連續出現3片以上相同位置異常必須及時通知技術人員調整設。
