SMT電子製造業中三防塗覆工藝的原理及參數
在高濕，高鹽，粉塵和振動等極端惡劣工作環境下運轉的電子設備裝置，其pcb綫路板部件（PCBA）易受鹽霧，潮氣和黴菌的影響而引發設備故障，因此pcb綫路板部件的三防塗覆技術正日益受到關注。三防塗覆是指在pcb綫路板部件須要防護的板塊塗覆1層厚度均匀一致的三防漆，它能將pcb綫路板部件須要防護的板塊及電子器件與其工作環境有效隔離開來，防護pcb綫路板部件免受損害，從而提高pcb綫路板部件的可靠性，並進一步提升電子設備裝置的可靠性。
1，三防漆材料
按材料分類，現階段比較常見的三防漆可分成丙烯酸，環氧樹脂，聚氨酯和有機矽樹脂四種；從固化方法上分類，有室溫固化，熱固化和紫外綫固化等
多種；從塗覆方法上分類，有浸漬，刷塗和噴塗等不一樣工藝方法。
選擇何種材料三防漆要取決於產品的應用環境和適用不一樣生產需求。普通電子產品可選用丙烯酸三防漆，它具有成本低，可承受溫度範圍廣，從低溫-60C到高溫130C。常溫下表麵層固化時間10min之內，完全固化24h，當加溫到60℃，30min可以完全固化。用於軍工產品的pcb綫路板，由於經常麵臨高溫高濕振動等極端惡劣環境問題，三防漆較多地選用環氧樹脂，聚氨酯類和有機矽脂。這三款漆的耐溫特性，阻燃性和介電性能都較為理想。常用四種三防漆各自特性，見表1。聚氨酯和有機矽耐熱性能更好，所以在軍工，機車，工控電子儀器儀表和電源通信等場合，會選用聚氨酯三防漆。而在高濕和高鹽霧等運轉場合可選用有機矽類三防漆，它能在被防護對象上生成1層有彈性的薄膜，防潮防鹽霧耐腐蝕效果都非常好，此外對溫度的承受範圍也很廣，從-60℃到200℃。有機矽類三防漆在常溫下30min就可表麵層固化，24h完全固化。
2，三防塗覆技術與應用工藝三防漆在使用前，須要先保證 pcb綫路板部件表麵層幹淨，以確保三防漆附著良好。三防塗覆工藝有噴塗，刷塗和浸塗等不一樣工藝方法。塗覆工藝不一樣，三防漆粘度需求也不盡相同。在采用噴漆工藝時，三防漆粘度需求最低，以滿足“噴射”能力需求，而浸塗需求三防漆粘度最高。三防漆的粘度由三防漆中的固體占比來決定，三防漆生產廠家通常都是有自身的油漆稀釋劑來稀釋液配置不一樣濃度的產品，適用不一樣塗覆工藝需求。

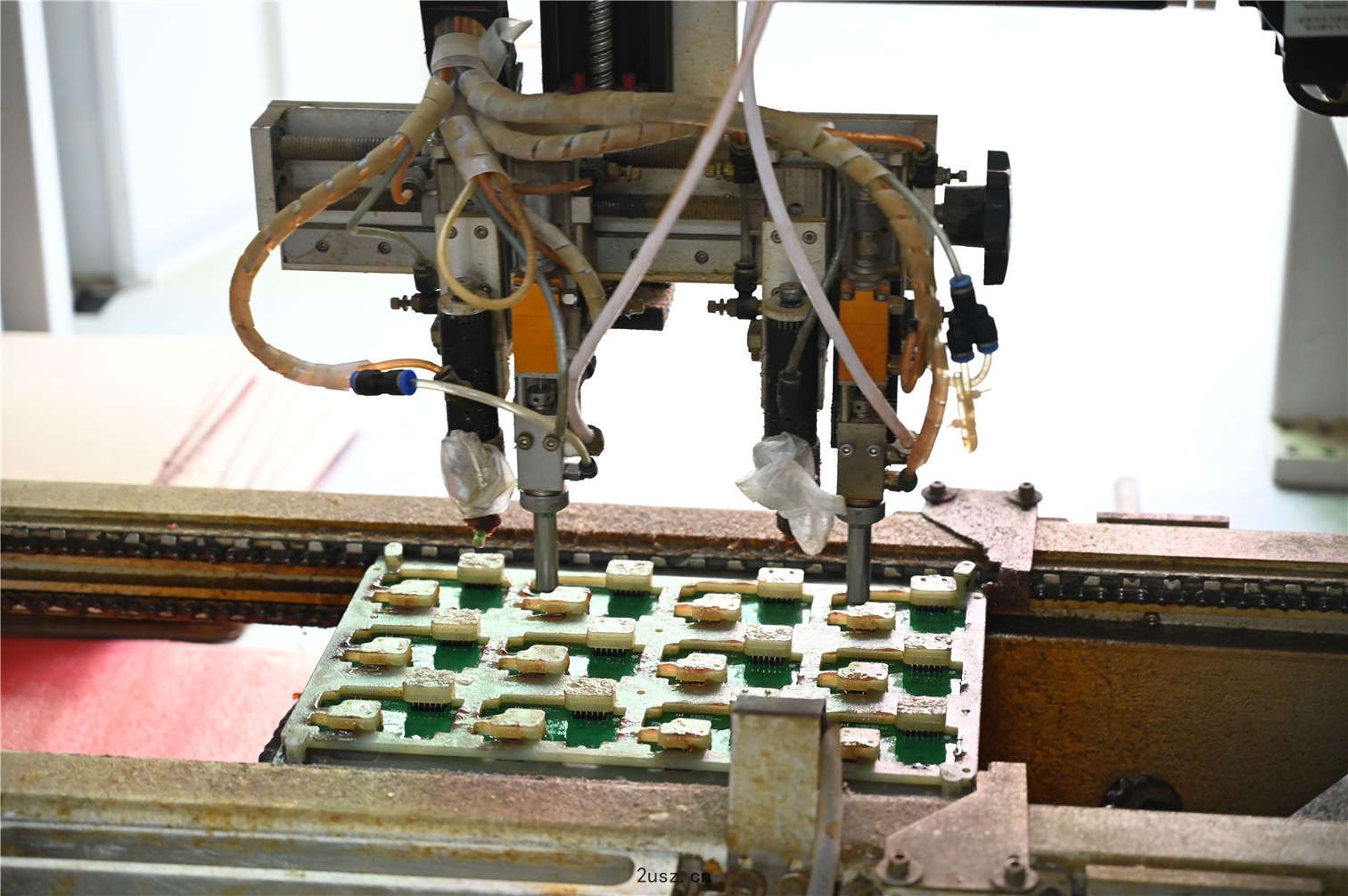

2.1三防漆的基本塗覆方法手噴，浸塗和刷塗方法，雖然實際操作簡單不用什麼機器設備投資，不過塗覆品質難以得到確保，存在塗覆膜厚度一致性差，三防漆損耗較大，對工作環境有汙染，塗覆時容易飛濺並汙染到鄰近插座，沒法完成可選擇性噴塗，塗覆前需人力貼膠紙覆蓋需保護器件（如圖1所示），一些元器件間狹縫和元器件側麵沒法噴塗到等問題。這一些問題的出現都直接影響到了產品質量，迫切需要解決。可選擇性自動塗覆機則是解決以上所述問題的完美解決方法，它可以完成對pcb綫路板組件的精確噴塗，噴塗頭可繞開不能沾三防漆元器件，且噴塗厚度均匀一致，如圖2所示。
2.2可選擇性自動塗覆設備性能要確保三防塗覆高品質，可選擇性自動塗覆機應
達到下列技術參數及性能要求：1）在綫式全自動流水作業，減少人力周轉工序；2）具有點/綫/麵/弧/圓等不規律曲綫連續及三軸聯動等功能；3）可另外懸掛好幾個不同噴塗頭，設備可根據不同噴塗要求自動切換，達到不同噴塗區域要求；4）可以選配CCD視覺對中係統，消除pcb綫路板組件或是央具定位誤差，提高噴塗精度；5）可對三防漆噴塗量開展精確控製。
2.3三防塗覆加工工藝要求
要完成高品質的三防塗覆，必須在三防塗覆時達到下列加工工藝要求：
1）對不能沾三防漆的元器件，如連接器，接插件，按鍵，發光二極管和金手指等，在選用劇塗，浸塗或是手工噴塗等加工工藝方式時，必須加貼覆蓋膠紙，即便是使用全自動可選擇性塗覆機，如果塗覆區域離不能沾漆位置太近（小於5mm），也需做好隔離預防工作；
2）塗覆前需清潔PCBA表麵層，去除PCBA表麵層的異物，針對要求嚴苛的如汽車，航天，航海和軍工等產品，要求對PCBA開展水洗烘幹後才能實施塗覆，而針對要求不高的一般性產品，可用幹燥的高壓氣除去PCBA表麵層灰塵之類的汙垢；
3）在選用可選擇性自動塗覆機大批量生產前，必須注意做好首件檢驗工作。確認沒有漏塗，少塗，多塗和氣泡等問題，連接器等禁止塗覆的器件或區域不能有粘漆，塗覆的厚度均匀一致，才可以開展烘焙；
4）三防塗覆時工作環境濕度應控製在65%RH下列，PCB作為復合材料會吸潮，若發生吸潮，三防漆將不能充分起保護作用。所以pcb綫路板在組裝完畢後要盡快開展三防塗覆加工工藝，PCBA若是擱置較長時間再噴塗三防漆，噴塗前最好開展預烘，烘焙溫度是60℃，時間是24h。
3三防漆塗覆加工工藝常見缺陷及解決辦法表2列出的是三防塗覆過程中一些常見缺陷及解決方法，以供參考。
4可選擇性自動塗覆設備的實際應用可選擇性自動塗覆具有產量高，節省三防漆，塗覆厚度均匀一致，可完成可選擇性噴塗和對周邊環境汙染小等優點。
三防塗覆是一項非常精細的工作，影響塗覆質量的因素很多，需要我們更深一步研究和討論，以期提高三防漆塗覆質量。選擇性塗覆設備相較於傳統塗覆工藝具有巨大的性能和使用成本優勢，可以預見在未來電子製造行業中將會得到廣泛應用。
