焊點表麵殘留焊劑白化
來源：CLTPHP 時間：2020/04/09

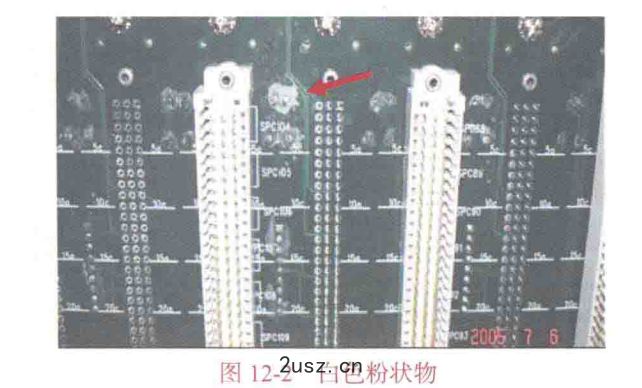

焊點表麵殘留焊劑變成白色粉狀物，輕輕一碰就掉，如圖12．2所示。
原因

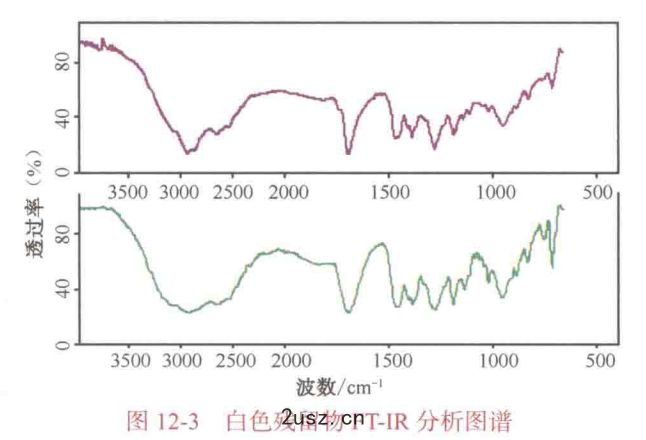

用紅外光譜(FT_IR)分析，白色殘留物與鬆香的圖譜近似，如圖12—3所示，
說明其為焊劑殘留物。之所以出現白色粉末．是F}1於清洗時沒有洗幹淨，部分
焊劑溶解，使原本結晶狀的焊劑殘留物海綿化，在光綫的作用下呈現白色。
案 例

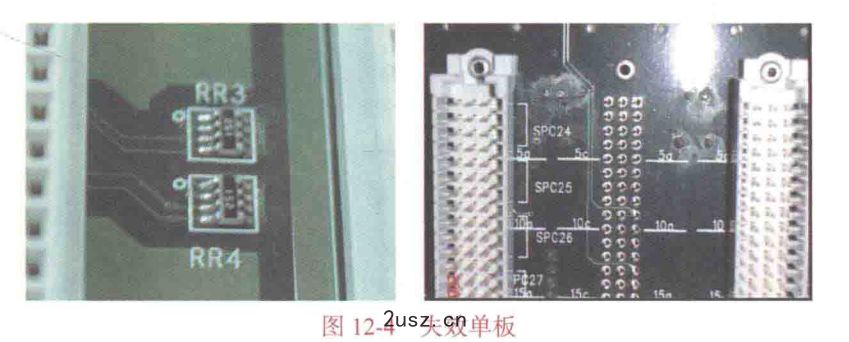

如圖12—4所示為某失效單板的局部照片，可以看到焊點表麵有很明顯的白色焊劑殘留物。
深圳小銘打樣SMT貼片加工:對策
(1)嚴格使用合格的焊絲並按規程操作
(2)一定要清洗幹淨或幹脆不清洗。
