迄今為止
，微帶仍然是射頻和微波設計中最常用的傳輸綫結構。但是
，隨著數字和混合技術設計的速度和密度不斷提高
，情況越來越少。

由於對於相同的阻抗
，微帶綫通常比帶狀綫更寬
，並且由於與微帶綫相關的輻射增加
，因此它既需要更多的布綫空間
，也需要更大的距離附近的走綫。在純RF或微波設計中
，這通常不是問題
，但是隨著對更小產品尺寸的需求以及隨之而來的組件密度的增加
，它成為一種不那麼容易獲得的選擇。

結構體

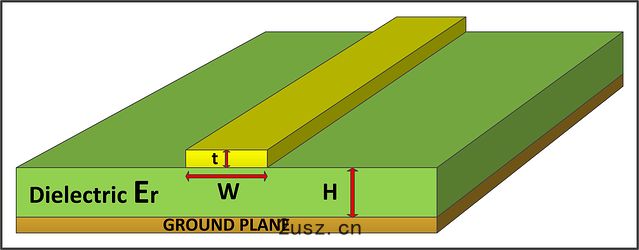

微帶傳輸綫由寬度為W
，厚度為t的導體（通常為銅）構成
，該導體在比傳輸綫本身寬的接地平麵上布綫
，並被厚度為H的電介質隔開。（請參見下麵的圖1）。最佳實踐是確保地麵參考平麵在表麵微帶走綫的兩側至少延伸3H。

優點

· 從歷史上看
，微帶綫的主要優勢可能是僅使用兩層板
，而所有組件都安裝在一側的能力。這簡化了製造和組裝過程
，是成本最低的RF電路板解決方案。由於所有連接和組件都在同一表麵上
，因此在進行連接時無需使用過孔。除了成本因素之外
，這也是理想的
，因為使用通孔不會增加電容或電感。

· 由於對於相同的阻抗
，微帶走綫通常會比帶狀綫走綫寬
，因此
，由於製造中的蝕刻容限是絕對值
，因此更容易對走綫的特征阻抗進行更嚴格的控製。因此
，如果您的走綫寬度為20密耳
，並且蝕刻過度
，寬度減小了1密耳
，那麼與過度蝕刻5百萬條帶狀綫並減小到4密耳寬度相比
，這是一個很小的百分比變化。例如
，在FR408材料中
，比地麵高20mils
，高11.5mils的微帶走綫
，介電常數為3.8
，將產生大約50.8 ohms。如果將此跡綫減小到19mils
，則特性阻抗將約為52.6歐姆
，特性阻抗增加3.6％。而在同一材料中具有上下6mil接地的5mil帶狀綫將產生大約50.35歐姆
，但是​​當減小1mil至4mil時
，特性阻抗將約為56.1 ohm
，增加11.5％。在完成某些設計時
，沒有指定最終走綫的特征阻抗
，而是指定了最終寬度。在相同的過蝕刻方案中
，減少100萬密耳的500萬跡綫將使最終走綫寬度減少20％
，而減少100萬密耳的20密耳的跡綫將減少寬度5％。

缺點

· 由於微帶傳輸綫通常很寬
，並且布設在電路板的表麵
，因此這意味著可用於組件放置的表麵積將減少。這使得微帶對於空間幾乎總是非常寶貴的高密度混合技術設計沒有多大用處。

· 微帶傳輸綫將比其他傳輸綫類型輻射更多
，這將是產品整體輻射EMI的主要貢獻者。

· 再次
，由於來自微帶的輻射增加
，因此串擾成為一個問題
，因此需要提供與其他電路元件的間距增加
，從而導致可用的布綫密度降低。

· 微帶設計通常需要外部屏蔽
，這會增加成本和復雜度。實際上
，這已成為便攜式設備（如手機）設計中最重要的問題之一。許多產品的驅動力越來越小
，因此越來越薄。這意味著屏蔽層將更靠近電路板表麵
，這將增加傳輸綫每單位長度的電容
，從而改變其阻抗。選擇使用微帶傳輸綫和推導阻抗模型時
，請謹慎考慮。如果走綫需要穿過外部屏蔽壁
，則可能需要將傳輸綫寬度修改一小段距離
，通常是通過一個“隧道”
，該隧道通常比屏蔽罩的頂部更靠近板表麵。

· 微帶特征阻抗將受到阻焊劑或其他表麵塗層的影響。從一個製造商到另一個製造商
，甚至從同一供應商的一個板到另一個板
，這些塗層的應用都可能非常不一致
，因此
，這些塗層對表麵微帶走綫阻抗的影響非常未知。

· 小銘打樣SMT貼片加工廠：微帶傳輸綫是分散的
，隨著頻率增加
，會導致信號失真。
