您是否對電子電路板知識一無所知？如果是這樣，則您需要了解印刷電路板或PCB。但為什麼？
這些板卡在人類已知的所有電子產品中都有所應用，也不例外。但是，不幸的是，對於電子產品的初學者來說，基於許多不同外觀的零件及其功能，綠色的形狀乍一看似乎很神秘。
本文向初學者介紹了電路板上的15個常用零件及其功能。
- 電阻器
- 電容器類
- 發光二極管
- 晶體管
- 電感器
- 二極體
- 集成電路
- 變壓器
- 感測器
- 電位器
- 晶體振蕩器
- 開關與繼電器
- 矽控整流器（SCR）
- 無源設備指南
- 電綫
1，電阻

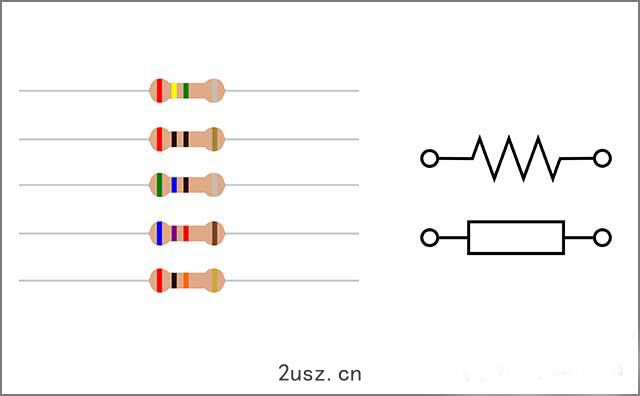

電阻器是PCB中使用的必不可少的元件，也是一些最簡單易懂的元件。電阻器的功能是通過以熱形式主動耗散或分散電力來減少流經PCB的電流。電阻器使用多種材料製成，有幾種不同的類型。但是，對於初學者或業餘愛好者而言，典型的電阻器應該是兩端都包含引綫的電阻器，不要忘記身體需要刻上一些彩色的環。值得注意的是，環是指示其電阻值的代碼。
2，電容器
除電阻器外，電容器是印刷電路板上另一個典型的組件。大多數情況下，電阻器的數量超過了它們。它們的功能是暫時保持電子電荷，並在電路的任何部分需要供電時將其釋放。
電容器通過有效地收集被電介質或絕緣材料隔開的兩個導電層上的相反電荷來實現此功能。電容器的主要特征是基於電介質或導體材料。盡管經典電容器呈放射狀，但由軸向伸出的兩根引綫組成，其中有些看上去與軸向電阻器相同
3，LED

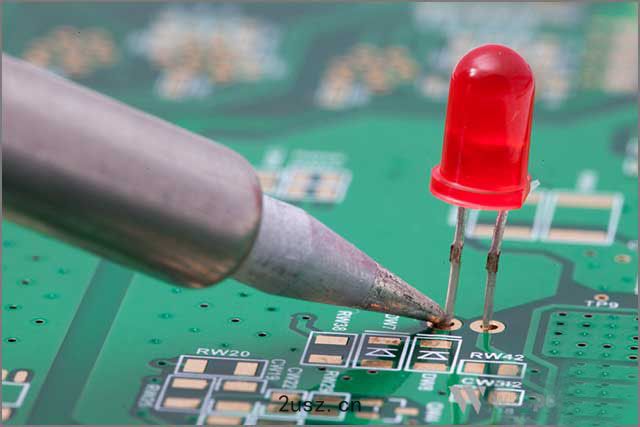

當涉及到電子方麵的事情時，特別是如果您是初學者，您會遇到LED，也稱為發光二極管。LED符號是二極管的標準符號，另外還有兩個箭頭會引爆光的發射，因此命名為LED或發光二極管。LED可用於藝術照明，室外照明和夜間照明等。
LED作為半導體工作，當電子通過它們時，它們就會變成光。當電子和空穴來回滑動並互相擦掉時，它們形成一個完整的原子，發出一陣輕能量。
4，晶體管
在現代電子學中，晶體管被視為必不可少的組成部分，您可以在數十億個晶體管中找到一塊IC芯片。它們是不同類型的電子開關和放大器。
盡管有PNP和NPN版本，雙極型是最常見的。雙極型有三個引腳（集電極，基極和發射極）。還有另一種類型的晶體管，稱為FET或場效應晶體管，它利用電場作為激活另一個電路的手段。
5，電感

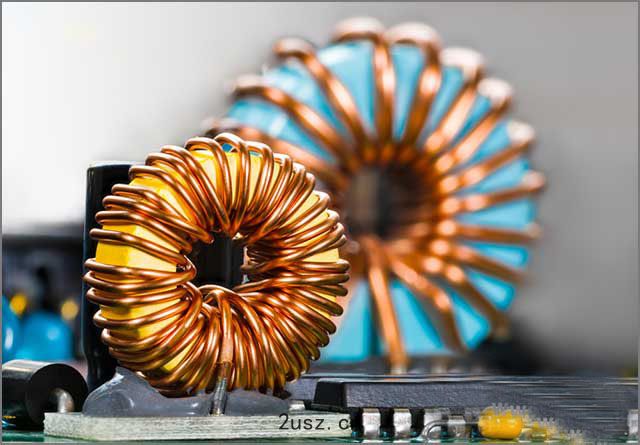

在綫性無源器件領域，電感器，電容器和電阻器是最後一個。就像電容器一樣，電感器確實可以存儲能量，但是會以磁場的形式存儲，這些電流會在電流流過它們的瞬間產生。電感器綫圈的一個簡單示例是導綫，並且電感器中的繞組數越多，由於大磁場而導致的電感越高。
電感器的主要用途是屏蔽或過濾特定信號。例如，它們可以用來阻止電視設備中的幹擾，甚至可以與電容器一起使用，以操縱AC信號，特別是在開關模式的電源中。
6，二極管

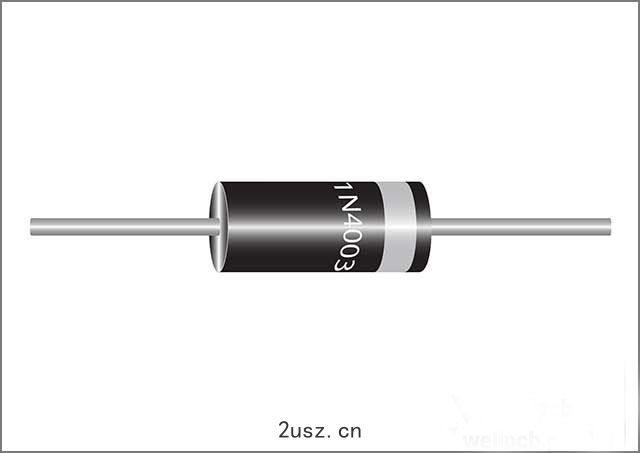

就像單向街道一樣，二極管是電氣設備，僅允許電流沿一個方向流動。電流從陽極流向陰極。二極管通過確保其在一個方向上具有高電阻而在另一方向上具有零電阻來實現此功能。
一個有效防止電流流向錯誤路徑的出色功能，這可能會造成損壞。LED是最受初學者歡迎的二極管，用於發光。但是，同樣重要的是，首先要了解與方向有關的事項，以免它們不發光。
7，集成電路

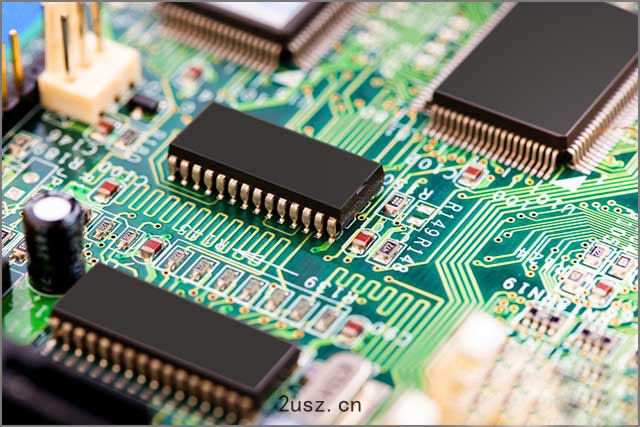

集成電路 是縮小到半導體材料晶圓上的組件和電路。可以有效地集成到單個集成電路中的大量零件是帶來強大計算機，第一台計算器和超級計算機的芯片。集成電路是整個PCB的大腦。
您會發現集成電路主要封閉在由塑料製成的黑色外殼中，該外殼可能具有不同的形狀和尺寸。集成電路具有從人體伸出的可見觸點，例如引綫和接觸墊。
8，變壓器

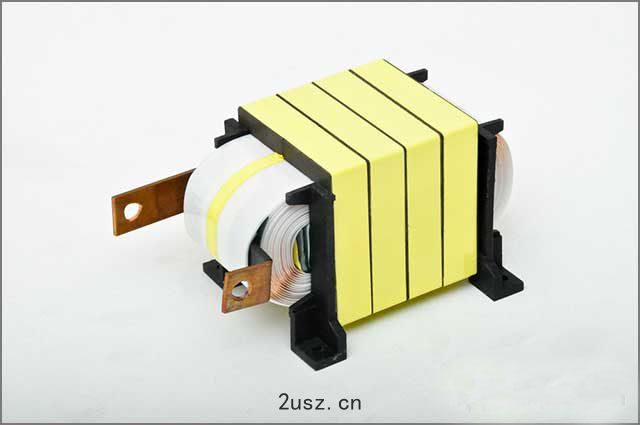

變壓器的功能是確保電能從一個電路到下一個電路的傳遞有效。無論電壓升高還是降低，都應該發生。簡而言之，它可以轉換電壓。就像電感器一樣，變壓器也具有非常柔軟的鐵芯，該鐵芯由至少兩個繞在其上的綫圈組成。
能量轉移到初級綫圈和次級綫圈。您可能會看到大量的工業變壓器放在電杆上。它們將來自架空輸電綫路的電壓降低到非常適合家庭使用的極少電壓。
9，傳感器
這些是電路組件，其作用是感測環境中發生的任何變化，並通過生成與此類變化相對應的電信號來立即響應此類變化。傳感器通過將功率從物理現象轉換為電能來工作，這意味著傳感器簡而言之就是將能量從一種形式轉換為另一種形式。大多數傳感器可用於多種環境刺激，例如光綫，濕度，空氣質量，運動傳感器和聲音。
10，電位器
電位計是某些形式的可變電阻器。電位計主要有綫性和旋轉類型。如果旋轉電位器旋鈕，則根據滑塊觸點在半圓形電阻器上移動的事實，電阻會發生變化。
旋轉電位器的一個合適例子是收音機上的音量控製器。電位器也以相同的方式工作，不同之處在於，與電阻有關的問題會隨著將滑塊觸點綫性地傳遞到電阻上的過程而變化。
11，晶體振蕩器

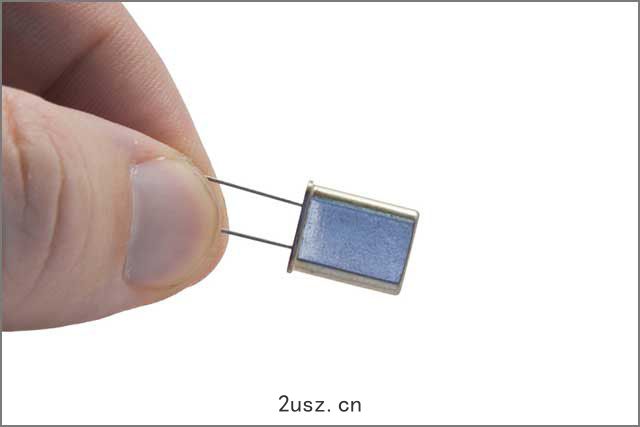

電子電路板上的晶體振蕩器確實為大多數需要穩定時序和精確元件的電路提供時鐘。晶體振蕩器通過該過程產生周期性的電子信號，從而物理上產生壓電材料。
與其他計時方法相比，每個晶體振蕩器都可以在特定的頻率下振動，而且非常穩定，經濟，並且外形小巧。基於這個原因，晶體振蕩器主要用於精密計時器，並且幾乎在所有石英手表中都普遍使用。
12，開關繼電器
開關和繼電器是電子電路中最容易被忽視的組件。開關是控製課程中電流流動的電源按鈕。它通過在封閉課程和開放課程之間切換的過程來實現這一目標。
開關的外觀和外觀各不相同，範圍從旋轉，操縱杆，按鈕和按鍵開關等。另一方麵，繼電器是通過螺綫管操作的開關。繼電器起到開關的作用，並通過將小電流放大成大電流來工作。
13，矽控整流器（SCR）
可控矽整流器也稱為晶閘管，類似於二極管和晶體管。SCR必須是兩個可以協同工作的晶體管。它們具有三根引綫，由四個矽層組成，而不是三個矽層，它們起著開關的作用，而不是放大器。另一個明顯的區別是，當一個人想要激活開關時，隻需要一個脈衝。可控矽整流器適合需要大量能量的應用。
14，無源器件指南
在談論電子電路板時，您可能會聽到“無源組件”一詞。無源元件也是電子電路板製造中最常用的部分。無源元件是電子電路中不產生能量的那些部分，盡管它們可以消散或存儲能量而無需使用電源。
它們分為兩類：無損和耗散。耗散組件無法吸收來自外部電路的功率，而無損組件則沒有輸出或輸入功率流。無源組件的示例包括電感器和二極管。
15，電綫

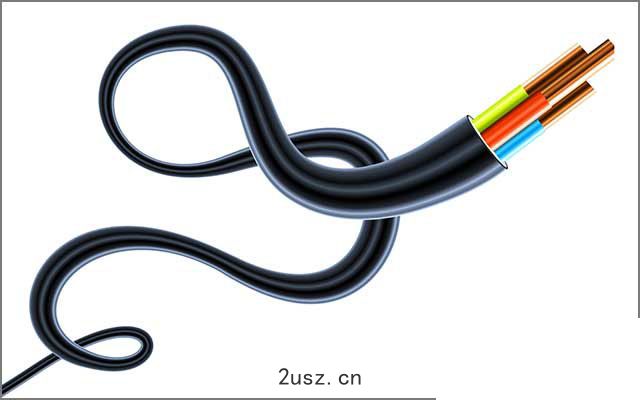

電綫主要用於不同類型的電子設備中，以將電力從一種來源傳輸到另一種來源。盡管它們中的一些是由鋁和其他材料組成的，但幾乎全部都是由銅材料製成的。但是，所需的電綫類型取決於有用的應用程序。存在幾種電綫，例如帶狀電纜，屏蔽電纜，連接綫和RF同軸饋綫。它們每個都用於特定的指定用途。
16，結論
小銘打樣SMT貼片加工:到目前為止，您必須了解電子電路板上常見的電子元器件。
