小銘打樣SMT加工流程
編程序調貼片機
按照客戶提供的樣板BOM清單貼片位置圖，進行對貼片元件所在位置的坐標進行做程序。然後與客戶所提供的SMT貼片加工資料進行對首件確認。
印刷錫膏
將錫膏用鋼網漏印到PCB板需要焊接電子元件SMD的焊盤上，為元器件的焊接做準備。所用設備為絲印機(印刷機)，位於SMT貼片加工生產綫的最前端。
SPI
錫膏檢測儀,檢測錫膏印刷是為良品，有無少錫，漏錫，多錫等不良現象。
貼片
將電子元器件SMD準確安裝到PCB的固定位置上。所用設備為貼片機，位於SMT生產綫中絲印機的後麵。

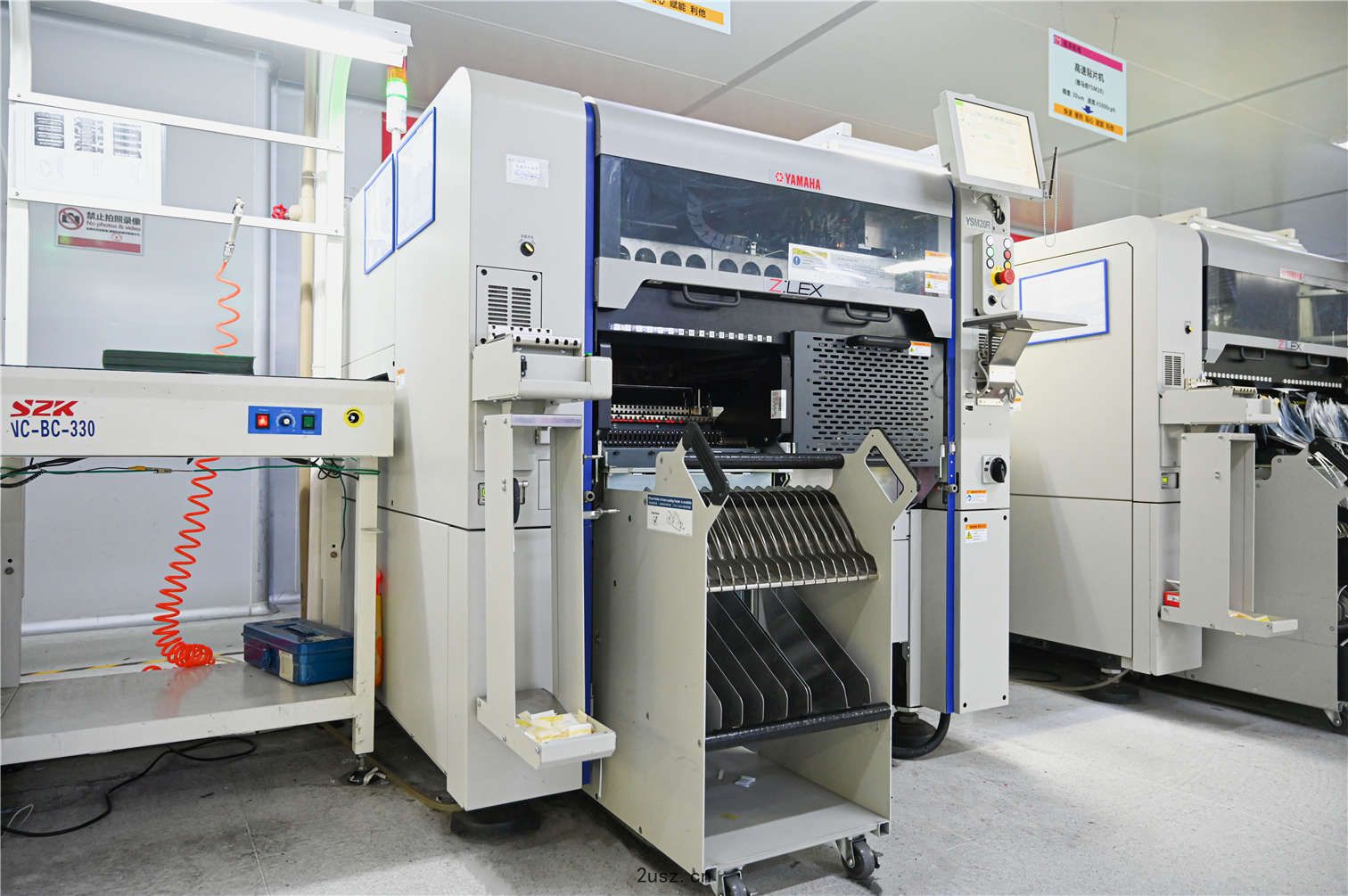

小銘打樣采用的是（雅馬哈，鬆下）高速SMT貼片機
高溫錫膏融化
主要是將錫膏通過高溫融化，冷卻後使電子元件SMD與PCB板牢固焊接在一起，所用設備為回流焊爐，位於SMT生產綫中貼片機的後麵。
AOI
自動光學檢測儀，檢測焊接後的組件有無焊接不良，如立碑，位移，空焊等。
目檢
人工檢測檢查的著重項目：PCBA的版本是否為更改後的版本；客戶是否要求元器件使用代用料或指定廠牌，牌子的元器件；IC，二極管，三極管，鉭電容，鋁電容，開關等有方向的元器件方向是否正確；焊接後的缺陷：短路，開路，假件，假焊。
包裝
將檢測合格的產品，進行隔開包裝。一般采用的包裝材料為防靜電氣泡袋，靜電棉，吸塑盤。包裝方式主要有兩種，一是用防靜電氣泡袋或靜電棉成卷狀，隔開包裝，是目前是最常用的包裝方式；二是按照PCBA的尺寸定做吸塑盤。放在吸塑盤中擺開包裝，主要對針較敏感，有易損貼片元件的PCBA板。
