新型的彩色調光LED電路板
來源：CLTPHP 時間：2020/03/21
- 基板是金屬基板
- 金屬基板是鋁基板
- 焊接在電路板和白光源之間的組件通過滾動或粘接固定或通過螺釘固定在散熱器的安裝表麵上。
- 基板形狀為圓形
一種新型的彩光LED電路板 ，包括基板，基板的表麵設有柔性FPC燈條，柔性FPC燈條包括用於外部電源的連接。
非常白的正極端子，用於連接外部電源負極的白色負極端子，用於連接正極和負極端子的串聯模塊綫，白光源和暖光源。 本發明采用基板，柔性FPC燈條，白光正極端子，白光負極端子，串聯模塊綫，白光源和暖光源，並從正負極輸入正，負交流電。電源驅動器，電路板上分別連接正負極。 它可以實現電路板上雙綫變色，調光，白光，A燈B可以調節平衡，並可以分段控製光，解決了現有電源驅動器三綫輸入的問題，安裝過程簡單，節省了製造成本。LED是用於傳輸，分配和更改光源的光分布的電器，包括固定和保護光源所需的所有組件（光源除外）以及連接到電源所需的接綫附件。 尤其是近年來，這些燈被裝飾在各個地方或裝飾有喜慶的氣氛。 隨著LED的大量使用，LED燈以其節能，使用壽命長和裝飾精美等優點而受到公眾的青睞。 這是燈具的重要組成部分。 電路板使電路小型化和直觀化，這在固定電路的批量生產和電氣布局的優化中起著重要的作用。
普通燈電路板為了達到兩行變色和變暗的目的，電源驅動器需要三行輸入，因此無法分段控製燈。 安裝過程復雜且製造成本較高。
為了達到上述目的，本發明提供了以下技術方案：一種新型的彩光LED電路板，包括基板，在基板的表麵設有柔性FPC燈條，柔性FPC燈條包括：外部電源的連接。 正極的白色正極端子，用於連接外部電源的負極的白色負極端子，用於連接正極和負極端子的串聯模塊綫，白色光源和暖光源，白色正極端子，白色負極端子，串聯模塊綫，白光源和暖光源連接到綫路LED的應用模塊中，其中白光源是布置在應用模塊中的單個或分段條，用於形成至少一排單色燈珠，以形成柔軟均匀的綫連接。 在可調節或不會變暗或變色的模塊中，溫暖的光源是一串或在應用模塊中至少排成一排的燈帶的多種顏色組合，以形成柔軟均匀的串連接。 已調整或未變暗或變色的模塊。
與現有技術相比，本發明的有益效果如下：
本發明采用基板，柔性FPC燈條，白光正極端子，白光負極端子，串聯模塊綫，白光源和暖光源，並從正負極輸入正，負交流電。電源驅動器，電路板上分別連接正負極。 它可以實現電路板上雙綫變色，調光，白光，A燈B可以調節平衡，並可以分段控製光，解決了現有電源驅動器三綫輸入的問題，安裝過程簡單，節省了製造成本。

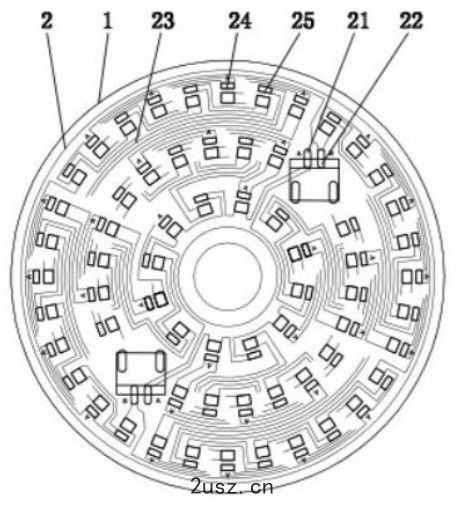

圖1是本發明的主視圖的示意圖。

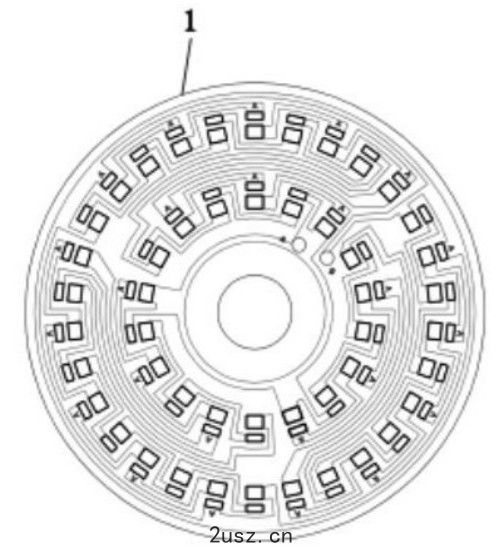

圖2是本發明基板的結構示意圖。

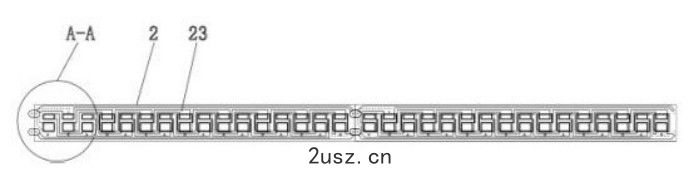

圖3是本發明的柔性FPC燈條的結構示意圖。

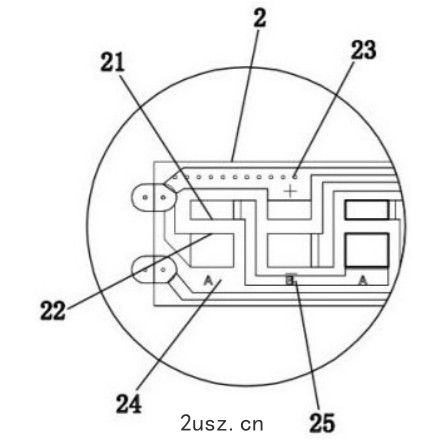

圖4是本發明圖3中AA的局部放大圖。
圖：1個基板，2個柔性FPC燈條，21個白光正負極端，22個白光負極端，23個串聯模塊綫，24個白光源 ，25個暖光源。
